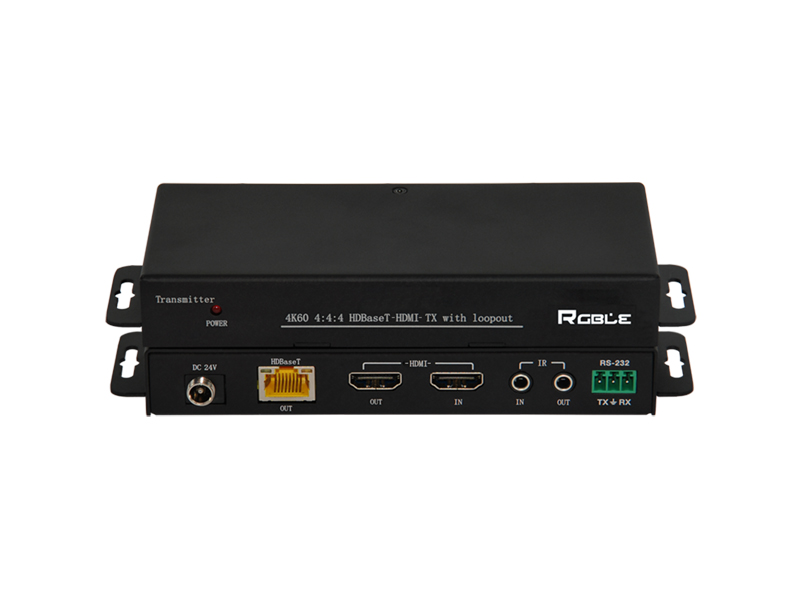

-HDMI-（HDBaseT）18G網線傳輸延長器
UT-HS-TR(18G4K120M)-HDMI-延長器包括2個部分：發射器和接收器。發射器主要負責獲取-HDMI-信號和發射或接收IR控制信號通過CAT線延長；接收器主要負責輸出-HDMI-信號和發射或接收IR控制信號。此產品采用新一代HDBaseT低功耗芯片處理方式，支持24小時工作，發熱量小、工作穩定、安裝簡單和即插即用等特性，通過使用CAT線，對于-----HDMI-延長提供了極為方便的方案。
- 詢價
產品描述
UT-HS-TR(18G4K120M)-HDMI-傳輸器能夠延長高清音視頻信號、RS-232、雙向IR，且通過CAT線在發射器和接收器之間延長4096*2160/60或3840*2160/60信號距離達到120米。此產品支持的分辨率達到 4K2K@60Hz 4:4:4。支持1路-HDMI-環路輸出。支持24V雙向POC功能。另外，此延長器支持雙向IR和控制232信號控制，即用戶可在源端或顯示端通過IR和232進行控制。
UT-HS-TR(18G4K120M)-HDMI-延長器包括2個部分：發射器和接收器。發射器主要負責獲取-HDMI-信號和發射或接收IR控制信號通過CAT線延長；接收器主要負責輸出-HDMI-信號和發射或接收IR控制信號。此產品采用新一代HDBaseT低功耗芯片處理方式，支持24小時工作，發熱量小、工作穩定、安裝簡單和即插即用等特性，通過使用CAT線，對于-HDMI-延長提供了極為方便的方案。
產品特性
? 圖像傳輸采用未壓縮方式，可達4K2K@60Hz 4:4:4（4096*2160或3840*2160），支持3D；
? 4K2K@60Hz傳輸120米，1080p或1920*1200信號通過Cat6網線傳輸至150m；
? 帶寬18Gbps，支持和兼容HDCP 2.2 HDCP 1.4 和 DVI 1.0；
? 支持DTS-HD.MA、Dolby. TrueHD、LPCM.7.1.多聲道音頻；
? 支持1路-HDMI-環出和1路音頻剝離；
? 自動調整反饋，均衡和放大信號；
? 帶雙向 IR、 RS-232和 EDID直通；
? 支持24V POC（Power over Cable）功能；
? 可視化LED指示燈指示電源工作狀態、設備運行狀態、網線連接狀態；
? 設備接口類型為-HDMI-接口，選配RGBLE品牌的DVI公轉-HDMI-公跳線即可實現DVI信號使用。
產品規格
|
產品類型 |
發送器 UT-HS-T端 |
接收器 UT-HS-R 端 |
|
支持分辨率 |
4K2K 50/60Hz 4:4:4； 1080p／i； 1920*1200/60Hz； -HDMI- 3D TV |
|
|
傳輸距離 |
4K2K-120米； 1080p（1920*1200）-150米 |
|
|
視頻帶寬 |
18Gbps／594MHz |
|
|
支持協議 |
HDCP 2.2 / HDCP 1.4 DVI1.0 |
|
|
顏色空間 |
RGB / YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
|
|
顏色深度 |
8-bit |
|
|
接口類型 |
19pin-HDMI-入*1，RS-232*1，IR*2 19pin-HDMI-出*1 HDBaseT[RJ45]出*1 |
19pin-HDMI-*1，RS-232*1，IR*2 音頻出*1 HDBaseT[RJ45]入*1 |
|
RS232 |
3口鳳凰端子 |
|
|
環境規格 |
工作溫度：0～35℃，儲存溫度：-20～85℃，相對濕度：20%～95% |
|
|
供電 |
24V DC 1.5A |
|
|
功率 |
≤12瓦(對) |
|
|
靜電保護 |
±8kV (氣隙放電) ±4kV (接觸放電) |
|
|
過載保護 |
IEC 61000-4-4 40A (5/50ns) IEC 61000-4-5 25A (8/20μs) |
|
|
尺寸 |
140*65*22mm（L*W*H） |
|
|
重量 |
230g |
|
|
備注 |
采用更新一代的HDBaseT低功耗芯片，不兼容部分HDBaseT設備 |
|
連接圖示意
文件下載
