OT-2DS-TR(4K)光纖傳輸延長器
- 詢價
??超高清DVI/-HDMI-/DP信號兩芯光纖傳輸延長器
??產品型號：OT-2DS-TR(4K)
??OT-2DS-TR(4K)光纖傳輸延長器是為通過兩芯光纖進行長距離DVI/-HDMI-/DP信號傳輸而設計的，該產品可以根據系統需要，既可使用多模光纖，又可使用單模光纖，而EDID 手動學習技術的使用使得OT-2DS-TR(4K)能夠更加靈活方便的適配安裝于各種分辨率的顯示屏。同時，OT-2DS-TR(4K)光纖傳輸延長器將所有LED指示燈、輸入電源、EDID手動學習的底孔全部集成在前端面板，這使得OT-2DS-TR(4K)在顯示鏈接狀態和模塊操作方面更顯容易和方便。
??產品特性
??通過兩芯LC頭單模/多模光纖傳輸全數字無壓縮像素對像素DVI/-HDMI-/DP信號;
??在刷新率60Hz,分辨率可達2560*1600 3840*2160或者4096*2160/24-60Hz(4:2:0)下
??1、 單模光纖，支持DVI/-HDMI-/DP(需另購轉換線)信號延長距離可達750米;
??2、 多模光纖OM3(50/125μm)，支持DVI/-HDMI-/DP(需另購轉換線)信號延長距離可達300米;
??提供虛擬DDC和智能EDID管理存儲在發射端功能，無需物理的連接;
??發射器和接收器和光纖線分離;
??外形緊湊模塊化可直接連接設備，發射器可由信號源自主供電;
??鋁合金外殼設計，導熱散熱性能好、低功耗，易散熱可7*24小時長時間工作;
??3位LED指示燈顯示發送端和接收端信號狀態，易判斷工作狀態及迅速排查故障點;
??符合人眼安全的一級激光等級;
??符合RoHS標準;
??不支持HDCP(高寬帶數字內容保護協議)的DVI&-HDMI-信號;
??設備采用DVI外形24+1接口，加轉換線可自由轉換HDMI2.0和DP1.2版本傳輸。
??外觀示意圖
??安裝說明
??為確保正確操作OT-2DS-TR(4K)，請按以下步驟進行安裝。
??步驟1 ：AC/DC 電源適配器
??發送端：
??OT-2DS-T(4K) 發送端的電源輸入有兩種方法。其一是通過DVI連接器的14引腳由視頻源提供+5V電源。當視頻源的電量不足以帶動模塊正常工作時，此時就需要使用外部AC/DC 電源適配器。為消除兩種電源同時輸入的影響，OT-2DS-T(4K)設置了保護電路。只有當適當的電源被使用后，電源LED指示燈才會恒亮。
??接收端：
??OT-2DS-R(4K) 接收端模塊需要使用外部AC/DC 電源適配器。
??步驟2 ： LC 光纖
??將雙LC接頭光纖(T端 12->R端 21 模式)接到OT-2DS-T(4K)和OT-2DS-R(4K)的雙LC光纖適配器上，此時OT-2DS-R(4K)數據指示燈Fiber LOS將恒滅。OT-2DS-TR(4K)根據系統的需要，既支持單模光纖，又支持多模光纖。
??步驟3 ：連接到計算機和顯示器
??將OT-2DS-T(4K)連接到DVI信號源端(計算機)。
??將OT-2DS-R(4K)連接到DVI信號顯示端(顯示器)。
??步驟4 ： LED 指示燈
??如果安裝是正確的，發送端數據LED綠燈(Laser Active)將恒亮，接收端數據LED橘燈(Fiber LOS)將恒滅。
??EDID 手動學習過程
??EDID (擴展顯示標識數據) 信息包含顯示設備所支持的分辨率、Timing 信息、像素映射數
??據和其他相關信息。EDID 手動學習功能使得OT-2DS-TR(4K)針對各種不同顯示器在安裝上更靈活，更具兼容性，建議使用時先學習搭配使用的顯示器EDID。
??步驟1 : 連接電源
??將OT-2DS-T(4K)發送端接通電源直至EDID LED 燈號亮起，為顯示器上電。
??步驟2 : 啟動EDID 手動學習步驟
??長按EDID按鍵直至EDID LED燈滅，松開按鍵。
??EDID LED燈號閃爍時，將OT-2DS-T(4K)發送端連接至顯示器。
??EDID LED燈號恒亮表示EDID 手動學習的工作已經完成。
??步驟3 : 恢復出廠默認EDID 步驟
??長按EDID按鍵直至EDID LED燈滅，不松開按鍵，繼續按鍵直至EDID LED燈亮。
??EDID LED燈號恒亮表示恢復出廠默認EDID 的工作已經完成。
??步驟4 : 斷開DVI OT-2DS-T(4K)，進行系統安裝
??斷開AC/DC 電源適配器并將OT-2DS-T(4K) 從顯示器上移除。

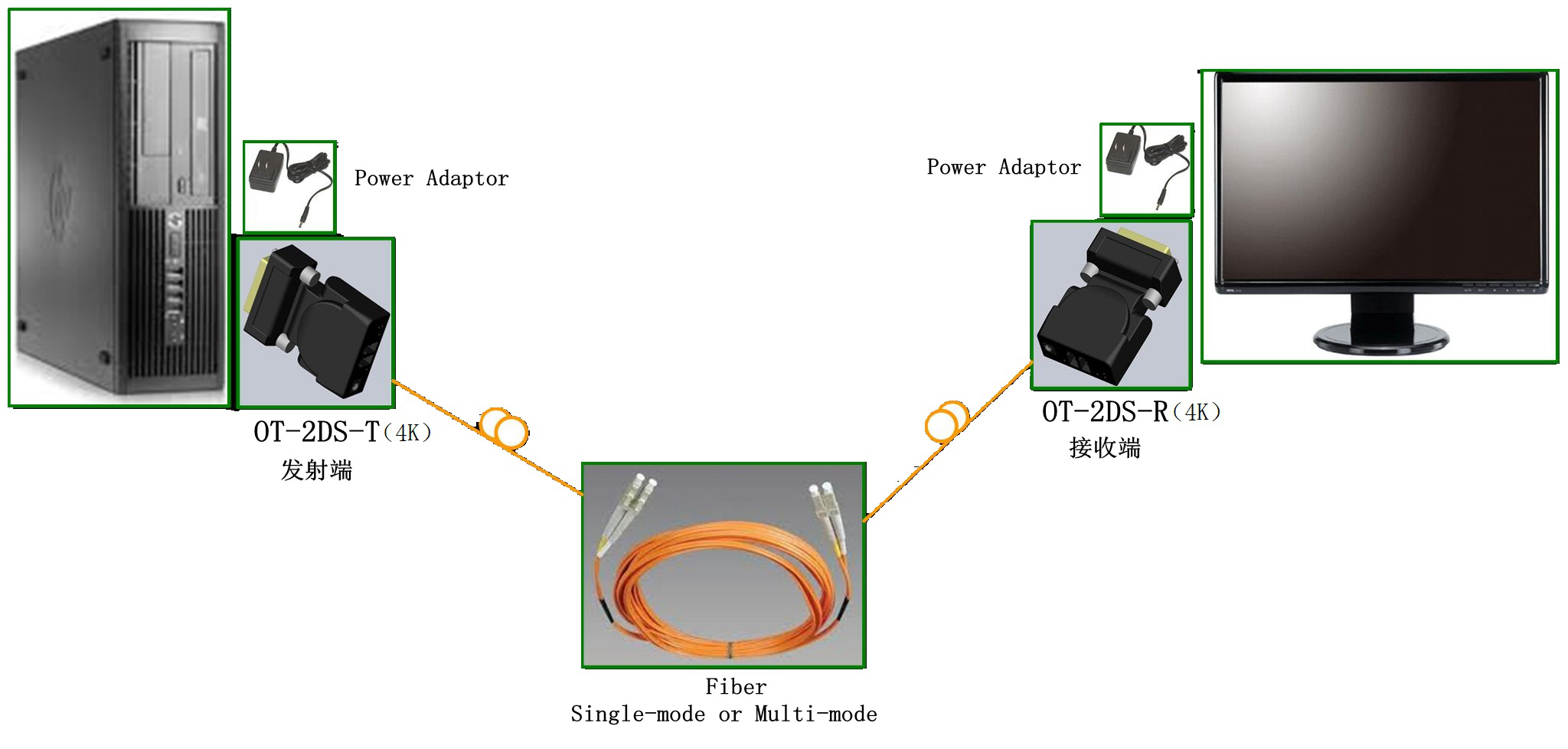

??系統連接圖：
建議選用RGBLE室內鎧裝成品光纖系列
??規格：
|
產品型號 |
OT-2DS-T(4K) |
OT-2DS-R(4K) |
|
輸入/輸出接口 |
1×DVI-D（24+1） |
|
|
傳輸接口 |
2×LC |
|
|
支持分辨率 |
可達 4K*2K@30Hz |
|
|
DDC協議 |
EDID手動學習 |
|
|
前端面板 |
3×指示燈 1×EDID按鍵 |
3×指示燈 |
|
傳輸距離 |
300米（多模OM3光纖） 750米（單模G.652D光纖） |
|
|
光信號 |
光發射功率:-10～+0dBm；光接收靈敏度：-18dbm |
|
|
環境規格 |
工作溫度：0～50℃，儲存溫度：-20～70℃ |
|
|
電源 |
DC 5V 1A |
|
|
尺寸 |
53.9mm×39.0mm×14.6mm |
|
??備注：
??多模OM3 光纖: 纖芯尺寸(50/125μm) , 帶寬(2000MHz*km)
??單模G.652D 光纖: 纖芯尺寸(9/125μm)
通過2芯LC頭單模/多模光纖傳輸全數字無壓縮像素對像素單鏈DVI-D信號；
在刷新率60Hz,支持分辨率4K*2k
單模光纖， 支持DVI&-HDMI-（需另購DVI母轉-HDMI-公線）信號延長距離可達750米；
提供虛擬DDC和智能EDID管理存儲在發射端功能，無需物理的連接；
發射器和接收器和光纖線分離；
外形緊湊模塊化可直接連接設備，發射器可由信號源自主供電；
鋁合金外殼設計，導熱散熱性能好、低功耗，易散熱可7*24小時長時間工作；
3位LED指示燈顯示發送端和接收端信號狀態，易判斷工作狀態及迅速排查故障點；
符合人眼安全的一級激光等級；
符合RoHS標準;
不支持HDCP(高寬帶數字內容保護協議)的DVI&-HDMI-信號;
設備采用DVI外形24+1接口，加轉換線可自由轉換HDMI2.0和DP1.2版本傳輸。
