4芯 DVI/-HDMI-信號 單／多模光纖傳輸延長器
- 詢價
產品描述
OT-4HZ-TR 光纖傳輸器是為通過四芯光纖進行長距離DVI/-HDMI-信號傳輸而設計的。該產品可以根據系統需要，既可使用多模光纖，又可使用單模光纖。該產品EDID 手動學習技術的使用使得OT-4HZ-TR能夠更加靈活方便的適配安裝于各種分辨率的顯示屏。同時，OT-4HZ-TR DVI光纖傳輸器將所有LED指示：PWR電源、HPD/STAT工作狀態、1/2／3/4光纖狀態、EDID手動學習健全部集成在面板上，這使得OT-4HZ-TR在顯示鏈接狀態和模塊操作方面更顯容易和方便。
產品特性
? 通過4芯LC頭單／多模光纖傳輸全數字無壓縮像素對像素單鏈DVI-D／-HDMI-信號；
? 在刷新率60Hz,分辨率WUXGA1920*1200（包括 HDTV 1080p/60）下
? 單模光纖G.652D(9/125μm)，支持DVI&-HDMI-（需另購DVI母轉-HDMI-公線）信號可延長到2000米；
? 多模光纖OM3（50/125μm）支持DVI&-HDMI-（需另購DVI母轉-HDMI-公線）信號可延長到500米；
? 多模光纖OM2（50/125μm）支持DVI&-HDMI-（需另購DVI母轉-HDMI-公線）信號可延長到200米；
? 提供虛擬DDC和智能EDID管理存儲在發射端功能，無需物理的連接，發射器和接收器和光纖線分離；
? 外形緊湊模塊化可直接連接設備，發射器可由信號源自主供電；
? LED指示燈顯示發送端和接收端信號狀態，易判斷工作狀態及迅速排查故障點；
? T端右上方HPD和右下方STAT（STATUS）的藍燈，設備自行診斷和運行狀態；
? R端4個1/2,3/4燈，作用是通過燈的變化檢測4芯光纖是否插入／正常／光損耗大小；
? 特佳導熱散熱性能的鋅合金電鍍珍珠鎳外殼設計、低功耗，易散熱可7*24小時長時間工作；
? 符合人眼安全的一級激光等級；
? 符合3C/CE/FC/RoHS標準;
? 不支持HDCP(高寬帶數字內容保護協議)的DVI&-HDMI-信號。
技術參數
|
環境規格 |
工作溫度：0～50℃，儲存溫度：-20～70℃ |
|
|
電源 |
DC 5V 1A |
|
|
重量 克 |
130.4（套） |
|
|
尺寸 mm |
61*39*（14.5前13后） |
|
|
備注 |
1：-HDMI-源信號時，要求-HDMI-顯示設備可輸出聲音，需手動讀取該顯示設備的EDID。 2：為保證光信號穩定，建議優先選擇單模光纖及成品無熔接光纖線。 |
|

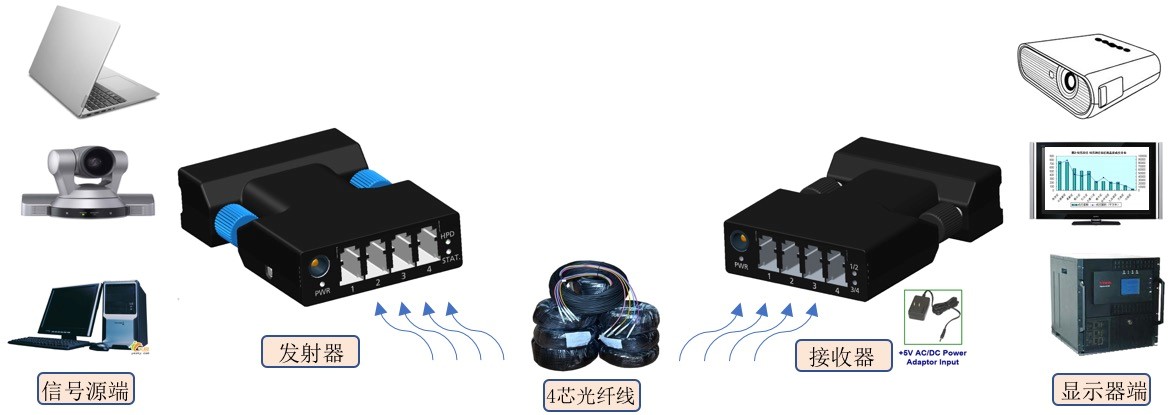

連接示意圖
